Работа в опасных зонах Зоны 1/21 или Класса I Раздела 1/2 сопряжена с огромными нагрузками. Управление активами здесь выходит далеко за рамки простого подсчета запасов. Он служит важнейшей основой для строгого соблюдения нормативных требований, точной отчетности и максимальной безопасности на рабочем месте. Каждая минута, потраченная на данные оборудования для регистрации данных, увеличивает воздействие на человека потенциально взрывоопасных или токсичных сред. Вы должны выполнить эти задачи безупречно.
Выбор между технологиями отслеживания редко представляет собой простую битву старых и новых технологий. Вместо этого вы должны тщательно рассчитать физические ограничения окружающей среды. Густые промышленные жидкости, металлическая инфраструктура с высокой отражающей способностью и обязательные тяжелые средства индивидуальной защиты (СИЗ) — все это усложняет сбор базовых данных. Решение, идеально работающее на складе с климат-контролем, часто полностью выходит из строя на взрывоопасном химическом заводе.
Это руководство развеивает типичную шумиху поставщиков и предлагает прагматичную матрицу решений. Вы узнаете, как именно технологии сканирования штрих-кодов/RFID работают в экстремальных промышленных условиях. Мы стремимся предоставить операционным и ИТ-руководителям научно обоснованную информацию. Прочтите, чтобы создать отказоустойчивый, соответствующий требованиям и высокоэффективный рабочий процесс для опасных операций.
Ключевые выводы
Пропускная способность и точность. Сканирование штрих-кодов обеспечивает преднамеренный сбор данных один к одному (базовая точность 95–98 %), а RFID обеспечивает массовую обработку и автоматическую видимость (потенциальная точность 99 % и выше).
Экологические реалии диктуют технологии: заполненные жидкостью бочки и тяжелая металлическая инфраструктура серьезно влияют на распространение RFID, требуя специальных антиметаллических меток, тогда как этикетки со штрих-кодом рискуют испортиться из-за едких химикатов.
Соответствие аппаратного обеспечения не подлежит обсуждению: для обеих систем требуется специализированное взрывозащищенное оборудование, такое как искробезопасный идентификационный КПК или искробезопасный планшет, что фундаментально меняет капитальные затраты на развертывание.
Гибридный подход. Корпоративные развертывания с наименьшим риском часто используют гибридную архитектуру, сочетающую глобальную стандартизацию штрих-кодов с внутренней автоматизацией RFID.
Основные различия: оценка возможностей в суровых условиях
Механика сбора данных и прямая видимость
Фундаментальная физика определяет, как эти две системы работают на объекте. Сканирование штрих-кода требует прямой оптической видимости. Работники должны располагать свои сканеры в непосредственной близости от этикетки, обычно на расстоянии менее 10 дюймов. Это физическое требование вынуждает персонал физически приближаться к потенциально опасным активам, что создает неотъемлемые риски для безопасности во время плановых проверок. Они должны вытирать жир, грязь или конденсат только для того, чтобы зарегистрировать успешное считывание.
И наоборот, RFID использует радиоволны для проникновения через физические барьеры. Он читается сквозь картонные коробки, толстые деревянные ящики и неметаллические корпуса. Это полностью исключает необходимость прямой видимости. Рабочие могут просто пройти по проходу или проехать на автомобиле мимо штабеля активов, чтобы собрать данные, удерживая их на более безопасном расстоянии от контейнеров с летучими химическими веществами.
Потенциал скорости и пропускной способности
Скорость сбора данных резко различается между двумя методами. Ручное сканирование полностью зависит от движений человека. Пиковая скорость опытного оператора составляет примерно 30–50 сканирований в минуту. Этот показатель значительно снижается в опасных зонах, где громоздкие перчатки и защитные костюмы ограничивают маневренность.
UHF RFID меняет эту динамику, обеспечивая истинное массовое считывание. Правильно настроенный считыватель может считывать сотни тегов в секунду. На предприятиях можно использовать бесшовное сканирование узких мест на взрывозащищенных дверях или в переходных зонах. Активы регистрируются автоматически, когда они пересекают эти пороговые значения, что исключает ручное вмешательство и ускоряет общую пропускную способность цепочки поставок.
Плотность данных и безопасность
Информационная нагрузка и безопасность данных представляют собой еще одно серьезное расхождение. Стандартные штрих-коды 1D и 2D содержат ограниченное количество статических данных. Базовый 1D-штрих-код может содержать 20 символов, а сложные 2D-форматы — около 2500 символов. Более того, напечатанные штрих-коды остаются легко читаемыми для любого, у кого есть совместимый сканер.
RFID-метки предлагают масштабное обновление возможностей передачи данных. Они могут хранить до 2 КБ динамических данных. Вы можете активно перезаписывать эту информацию в течение жизненного цикла актива, обновляя журналы обслуживания непосредственно в физическом теге. Усовершенствованные протоколы RFID также обеспечивают зашифрованную передачу данных, предотвращая несанкционированный доступ к конфиденциальным операционным перемещениям.
Сравнительная таблица возможностей
Особенность
Системы штрих-кодов
RFID-системы
Сбор данных
Прямая видимость, оптическое сканирование
Радиоволны, нет прямой видимости
Пропускная способность
30-50 сканирований в минуту (ручное)
Сотни тегов в секунду (массово)
Плотность данных
От 20 до 2500 статических символов
До 2 КБ, динамический и перезаписываемый
Безопасность
Открыто для чтения стандартными камерами
Поддерживает расширенное шифрование данных
Когда сканирование штрих-кода является прагматичным выбором
Бюджетные и капитальные ограничения
Руководители предприятий часто отдают предпочтение этикеткам со штрих-кодом из-за их незначительной удельной стоимости. Печать прочных этикеток промышленного класса требует очень небольшого первоначального капитала. Более того, требования к обучению остаются практически нулевыми. Почти каждый промышленный рабочий уже знает, как наводить и снимать сканер. Такое знакомство значительно снижает трудности при развертывании и ускоряет ежедневное внедрение.
Детальные, намеренные действия
Некоторые рабочие процессы строго требуют, чтобы человек физически проверял актив. Рассмотрите возможность проведения критических проверок безопасности или выполнения протоколов блокировки/маркировки (LOTO). Вы хотите абсолютной уверенности. Когда оператор направляет сканер на конкретный предохранительный клапан, это преднамеренное действие 1 к 1 служит неоспоримым доказательством. Это гарантирует, что оператор физически находился на указанном активе. Автоматизированное удаленное отслеживание просто не может обеспечить такой уровень детальной и целенаправленной проверки.
Стандартизация внешней цепочки поставок
Штрих-коды остаются бесспорным универсальным стандартом глобальной логистики. Предприятия постоянно передают опасные активы, такие как контейнеры для промежуточных химических грузов (IBC), сторонним поставщикам логистических услуг. Внешние партнеры редко используют вашу внутреннюю инфраструктуру отслеживания. Применение стандартных этикеток со штрих-кодом обеспечивает полное соблюдение требований в различных внешних цепочках поставок. Каждый может прочитать штрих-код.
Развертывание оборудования

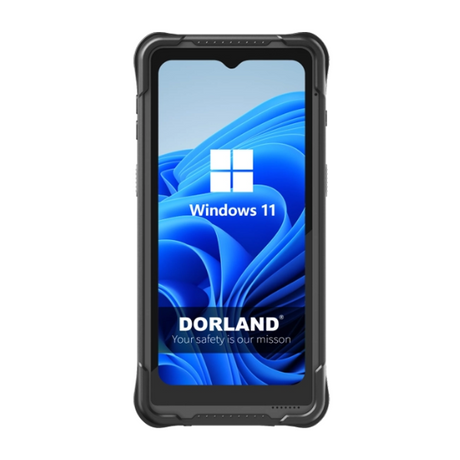

Выполнение операций во взрывоопасных средах во многом зависит от использования надежных инструментов, таких как искробезопасный идентификационный КПК . Эти специализированные устройства обеспечивают надежные, взрывозащищенные возможности сканирования. Их интеграция оказывается весьма простой. Вы избегаете сложной интеграции промежуточного программного обеспечения, которая необходима радиочастотным сетям. Вы просто собираете данные и мгновенно синхронизируете их с помощью простых вызовов API в вашей системе управления складом.
Когда RFID является логическим обновлением для опасных рабочих процессов
Минимизация воздействия на человека
Каждый руководитель объекта стремится сократить время, которое персонал проводит в опасных средах. Порталы с фиксированными RFID-считывателями достигают именно этой цели. Вы можете установить эти порталы в ключевых переходных точках по всему заводу. Они позволяют вести непрерывную автоматическую регистрацию активов, перемещающихся через опасные зоны. Водителям погрузчиков никогда не приходится спешиваться. Напольные рабочие избегают ручной обработки химических грузов. Такая автоматизированная видимость радикально снижает риски безопасности и ограничивает токсичное воздействие.
Массовое использование активов
Ручное сканирование создает огромные узкие места при работе с большими объемами предметов. Радиочастотное отслеживание превосходно работает в средах с высокой плотностью населения. Предприятия, использующие большие парки возвратных транспортных средств (РТИ), видят непосредственную выгоду. Рассмотрим следующие распространенные приложения:
Отслеживание тысяч баллонов со сжатым газом на большом открытом дворе.
Управление возвратными бочками с щелочным материалом, которые часто вращаются на станциях очистки.
Мониторинг тяжелых металлических инструментов, распределенных по различным командам подрядчиков по техническому обслуживанию.
В таких сценариях с большими объемами массовое сканирование устраняет узкие места, связанные с участием человека, и обеспечивает бесперебойную работу производства.
Преодоление мифа о «металле и жидкости»
Исторический скептицизм часто мешает радиочастотным проектам. Ранние версии имели серьезные проблемы с водой и сталью. Однако современные системы развертывания в опасных зонах легко преодолевают эти ограничения. Инженеры теперь используют специализированные антиметаллические метки УВЧ, оснащенные стойкой подложкой. Эти конструкции предотвращают расстройку антенны металлической поверхностью. Более того, оптимизированные конфигурации антенн успешно отслеживают активы даже в средах с высоким уровнем поглощения и наполнении жидкостью. Правильно спроектированная система просто работает независимо от физической основы.
Скрытая сложность: программное обеспечение, промежуточное ПО и интеграция
Уровень программного обеспечения для штрих-кодов
Интеграция базового программного обеспечения для оптического сканирования оказывается невероятно простой. Сканирование действует как дискретное единичное событие. Устройство захватывает строку текста. Он напрямую запрашивает или обновляет систему планирования ресурсов предприятия (ERP) или систему управления складом (WMS) через стандартные API. ИТ-отделы ценят эту простоту. Он требует очень мало специального кода и занимает очень мало места на локальных серверах.
Программный уровень RFID (промежуточное программное обеспечение)
Радиочастотное отслеживание представляет собой совершенно другую программную задачу. По своей сути он «шумный». Когда вилочный погрузчик, перевозящий пятьдесят бочек с метками, останавливается возле портала, система может генерировать тысячи событий чтения за секунды. Для одновременного чтения сотен тегов требуется надежное промежуточное программное обеспечение. Это специализированное программное обеспечение находится между физическими считывателями и вашей ERP.
Промежуточное программное обеспечение выполняет несколько важных функций:
Фильтрация: удаляет избыточные операции чтения, чтобы предотвратить перегрузку базы данных.
Направленность: определяет, движутся ли активы входящие или исходящие, на основе логики уровня сигнала.
Перевод: он преобразует необработанные данные радиопинга в практические бизнес-события (например, «Поддон 456 отправлен»).
Критерии оценки
Покупатели должны критически оценить весь объем проекта. Не зацикливайтесь исключительно на метках и антеннах. Вы должны учитывать лицензионные сборы за промежуточное программное обеспечение и продолжительное время, потраченное на ИТ-интеграцию, в общие капитальные затраты любого проекта. Эксперты отрасли широко признают, что аппаратное обеспечение составляет лишь 40% полного решения. Правильная конфигурация программного обеспечения определяет окончательный успех.
Реалии устройств: выбор взрывозащищенного оборудования
Форм-фактор против функциональности
По закону опасные зоны требуют использования прочного и искробезопасного оборудования. Бытовая электроника представляет собой серьезную опасность возгорания. В устройствах должны использоваться внутренние схемы управления питанием, предназначенные для предотвращения искр или опасных тепловых скачков. Вы должны напрямую сопоставить физический форм-фактор устройства с вашими конкретными эксплуатационными функциями.
Развертывание правильного инструмента
Мобильным работникам, выполняющим активное техническое обслуживание или проводящим индивидуальные проверки безопасности, нужны легкие и эргономичные решения. Им требуется устройство, которое они смогут с комфортом носить с собой в течение двенадцатичасовой смены. Напротив, операторам тяжелой техники нужны установленные дисплеи. Вы можете установить искробезопасный планшет непосредственно на вилочные погрузчики или транспортные средства, работающие в опасных зонах. Эти большие экраны прекрасно служат интерфейсами для мобильных считывателей или визуальными панелями ERP, позволяя водителям проверять грузы, не выходя из кабины.
Стандарты долговечности
Никогда не оценивайте промышленное оборудование, основываясь исключительно на базовых характеристиках. Вы должны тщательно проверить сертификаты ATEX/IECEx, специально предназначенные для зон вашего объекта. Кроме того, оцените химическую стойкость. Едкие смывки быстро разрушают дешевый пластик. Наконец, отдайте приоритет работоспособности экрана. Емкостные сенсорные экраны должны точно реагировать, когда рабочие носят тяжелые, покрытые смазкой промышленные средства индивидуальной защиты. Если операторам приходится снимать перчатки для использования устройства, развертывание не удалось.
Гибридная стратегия: снижение риска реализации
Почему стоит выбрать оба?
Корпоративные покупатели часто ошибочно полагают, что им следует выбрать одну технологию и отказаться от другой. Мы решительно выступаем за гибридную архитектуру. Сочетание этих технологий позволяет использовать сильные стороны каждой из них, одновременно нейтрализуя их слабые стороны. Полевые данные показывают, что применение подхода с использованием двойной технологии может снизить основные риски при развертывании до 35%. Вы создаете изначально устойчивую операцию.
Практическое применение
Гибридное развертывание без проблем работает в реальном мире. Сначала примените гибридные метки к своим активам. Они состоят из традиционного высококонтрастного штрих-кода, напечатанного непосредственно на встроенной вставке радиоприемника. Затем вы используете автоматизированные порталы для внутреннего отслеживания, фиксируя массовые перемещения в производственных точках, чтобы максимизировать внутреннюю пропускную способность. Наконец, вы можете прибегнуть к оптическому сканированию для внешних поставок, строгого аудита соответствия или случаев, когда неожиданные радиочастотные помехи приводят к пропущенному считыванию.
Действенный следующий шаг
Никогда не покупайте современное оборудование для отслеживания вслепую. Вы должны поручить профессиональное обследование объекта. Радиочастота ведет себя непредсказуемо во взрывобезопасных объектах, сильно нагруженных бетоном и сталью. Отскок сигнала создает фантомное считывание, а плотные материалы создают мертвые зоны. Аудит физического объекта, выполняемый сертифицированными инженерами, остается абсолютно обязательным перед развертыванием сложной инфраструктуры отслеживания.
Заключение
Выбор правильной архитектуры отслеживания определяет будущую эффективность всего вашего предприятия. Сканирование штрих-кодов оптимизируется для достижения высокой точности, низких первоначальных затрат на оборудование и универсальной внешней совместимости. Он обеспечивает преднамеренное действие человека, что делает его идеальным для строгих проверок безопасности. И наоборот, RFID оптимизирует максимальную пропускную способность, радикально снижает зависимость от рабочей силы и обеспечивает непрерывную операционную прозрачность в режиме реального времени.
В опасных средах успех измеряется повышением безопасности и упреждающим снижением рисков. Наиболее устойчивые операции редко полагаются на один метод сбора данных. Начните с проведения комплексного аудита рабочего процесса наиболее сложных зон вашего объекта. После этого разверните защищенное устройство с гибридными возможностями, чтобы устранить разрыв между обеими технологиями, гарантируя, что ваша команда останется безопасной, совместимой с требованиями и тесно связанной.
Часто задаваемые вопросы
Вопрос: Может ли RFID полностью заменить сканирование штрих-кода на химическом заводе?
Ответ: Нет. Из-за высокого содержания металлов в среде и требований внешней цепочки поставок штрих-коды остаются важным инструментом обеспечения безопасности и соответствия требованиям. Внешним партнерам часто не хватает развитой инфраструктуры считывателей, что делает печатные оптические этикетки универсальным стандартом для доставки опасных материалов через сторонние логистические сети.
Вопрос: Мешает ли жидкость RFID-отслеживанию бочек с опасными материалами?
О: Да, стандартные сигналы УВЧ поглощаются жидкостями. Однако использование специализированных изолированных тегов или низкочастотных/высокочастотных тегов решает эту проблему. Инженеры используют специальные аппаратные конструкции для проецирования сигнала наружу при условии тщательного обследования объекта, чтобы обеспечить стабильное считывание в плотных химических объемах.
Вопрос: Нужно ли мне другое программное обеспечение для отслеживания штрих-кодов и RFID?
А: Да. В то время как оптические сканеры интегрируются напрямую через простые вызовы API для регистрации дискретных событий, автоматическое массовое считывание требует специального промежуточного программного обеспечения. Этот уровень промежуточного программного обеспечения необходим для фильтрации шума сигнала, устранения избыточных событий чтения и логической обработки больших объемов данных перед их передачей в вашу ERP-систему.
